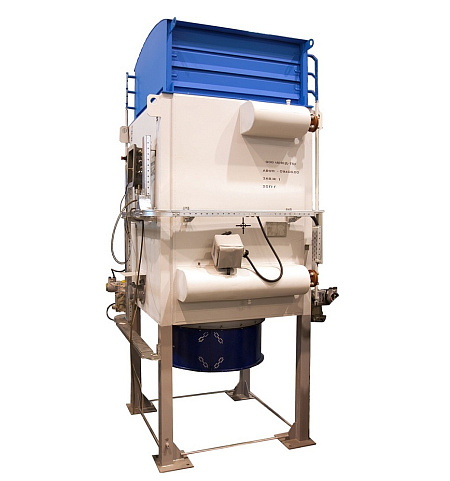

АВО 11-01М

Особенности:

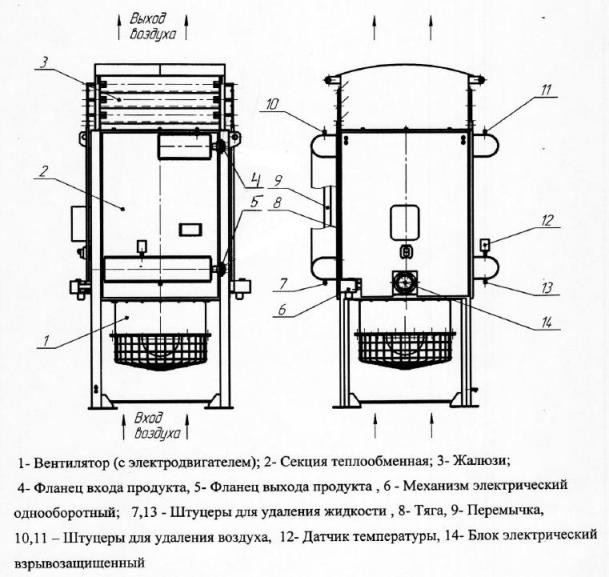

Состав аппарата: секция теплообменная, блок вентиляторно-опорный, жалюзи с электроприводом. По требованию заказчика в состав аппарата может быть включен шкаф системы автоматического управления (САУ).

Аппарат проходит на заводе-изготовителе контрольную сборку, разбирается на части и отправляется заказчику. Заказчик производит окончательную сборку.

Теплообменная секция набрана из змеевиков малого радиуса гиба, объединенных коллекторами в плоские вертикально расположенные модули. Трубопроводная система выполнена по двухходовой схеме.

Секция теплообменная имеет:

  1. фланцы входа и выхода масла
  2. штуцеры для удаления воздуха в количестве 2 шт.
  3. штуцеры для слива воды при гидроиспытании или масла при остановке АВО в процессе обслуживания, в количестве 2 шт.

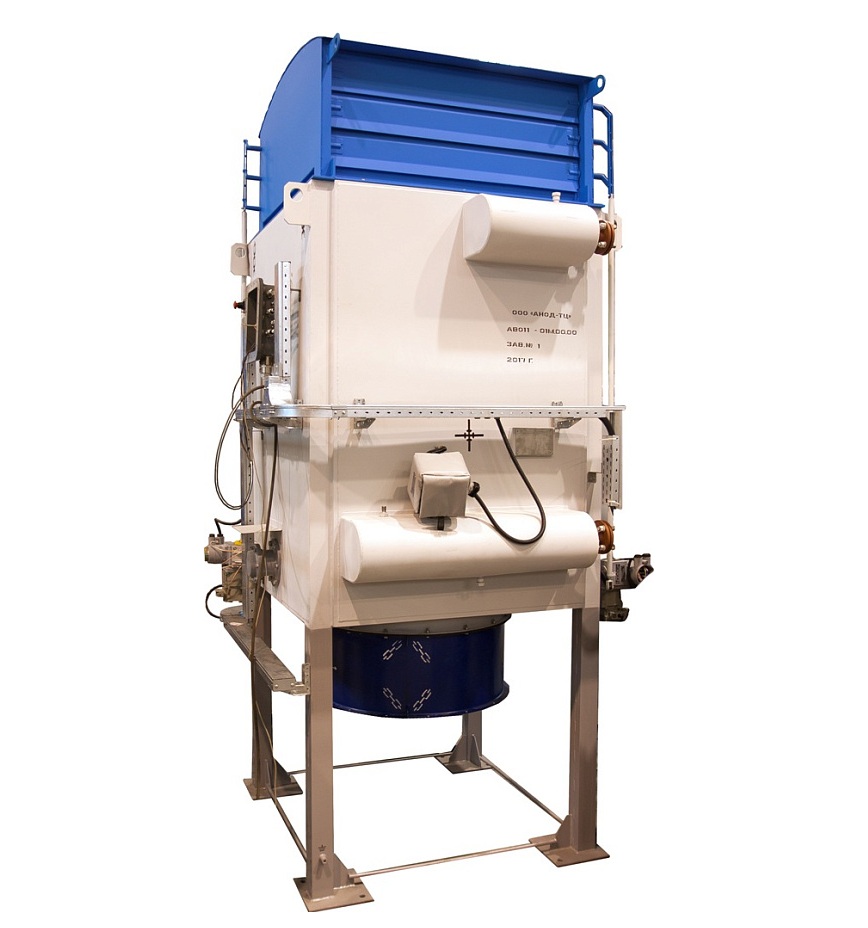

АВО11-01М

Для исключения переохлаждения масла в холодное время года в конструкции АВО-11-01М предусмотрены:

  1. Наличие теплоизоляции толщиной 100 мм на стенках секции теплообменной и наружных коллекторах.
  2. жалюзи с электроприводом
  3. блок электрический взрывозащищенный (БЭВ) - предназначен для подогрева трубной системы в холодный период.

Жалюзи позволяют регулировать расход атмосферного воздуха через аппарат вплоть до  полного его прекращения. Плавное открытие-закрытие жалюзи осуществляется поворотом рычага МЭО. При снижении температуры окружающего воздуха до значения, когда температура охлаждаемой среды на выходе ниже нормы при минимальных оборотах двигателя вентилятора, сначала останавливается вентилятор. Охлаждение масла начинает происходить за счет естественной циркуляции воздуха через секцию теплообменную. При дальнейшем понижении температуры закрываются жалюзи. Если данной операции становится недостаточно и температура продолжает понижаться, в силу изменения температуры окружающего воздуха, следует подключить в работу БЭВ. При наличии шкафа САУ, температура рабочей среды на выходе из аппарата регулируется изменением расхода атмосферного воздуха путем соответствующего изменения скорости вращения вентиляторов системой автоматического управления.

Места эксплуатации:

Аппарат АВО11-01М планируется использовать в ООО «Газпром Добыча Ямбург», на экспериментальной установке ТАКАТ 78.

Технические характеристики:
Наименование Значение
Площадь поверхности теплообмена, м² 53
Расчетное давление, МПа, не более 1,6
Температура воздуха, ºС +50…-60
Температура охлаждаемой среды, ºС, max 90
Диаметр вентилятора, мм 1000
Количество колес вентилятора в аппарате, шт 1
Мощность электродвигателя, кВт 5,5
Частота вращения электродвигателя, об/мин 1000
Материал трубной системы 12Х18Н10Т, 09Г2С, Сталь 20 и др.
Габаритные размеры аппарата, мм, не более 1940х2015х4000
наличие жалюзи да
Размеры теплообменной трубы, мм 14х0,8
увлажнение воздуха в летний период
масса аппарата, кг 2150
