Кожухотрубные теплообменники

ОВ-16; ОВ-17; ОВ-17Н

Особенности:

Теплообменник предназначен для охлаждения воздуха турбокомпрессорных агрегатов.

Теплообменник ОВ-17 выполнен из двух корпусов ОВ-16.

Исполнение ОВ – 16; 17; 17Н

Технические характеристики:
Наименование параметра Трубное пространство Межтрубное пространство
Рабочая среда Вода Воздух
Рабочее давление, МПа, не более 0,25 0,493
Расчетное давление, МПа 0,5 0,5
Температура на входе, ºС 22,5 135
Температура на выходе, ºС
ОВ - 16
ОВ – 17
ОВ – 17Н 		30,3
37,2
30,3 		42,5
Температура расчетная, ºС 150
Расход, кг/с 12,93 22,19
Поверхность теплообмена, м2
ОВ - 16
В – 17;17Н
62,2
124,4
Вместимость, м3
ОВ-16
ОВ-17;17Н
0,46
0,92
1,83
3,65

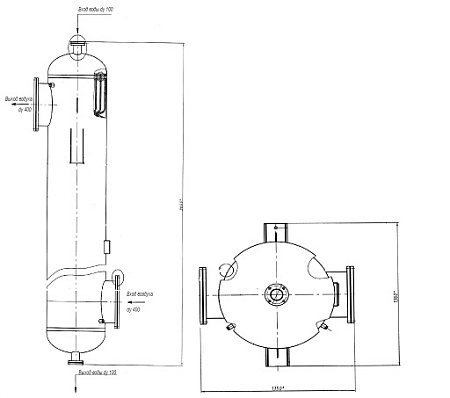

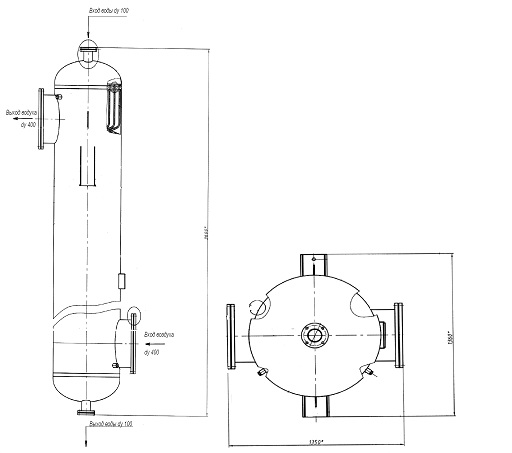

Габаритные размеры, мм
ОВ-16
ОВ-17;17Н
1350х1360х3730
2610х1360х3730
Масса, кс
ОВ-16
ОВ-17
ОВ-17Н
1550
3350
3000
