Аппараты воздушного охлаждения (АВО)

АВОМ-250, АВОМ-350, АВОМ-500

Особенности:

Аппарат воздушного охлаждения, предназначен для охлаждения масла низкого давления технологического оборудования (газоперекачивающих агрегатов, газотурбинных электростанций и т.п.) газовой и нефтяной промышленности.

Аппарат включает в себя теплообменник и щит управления.

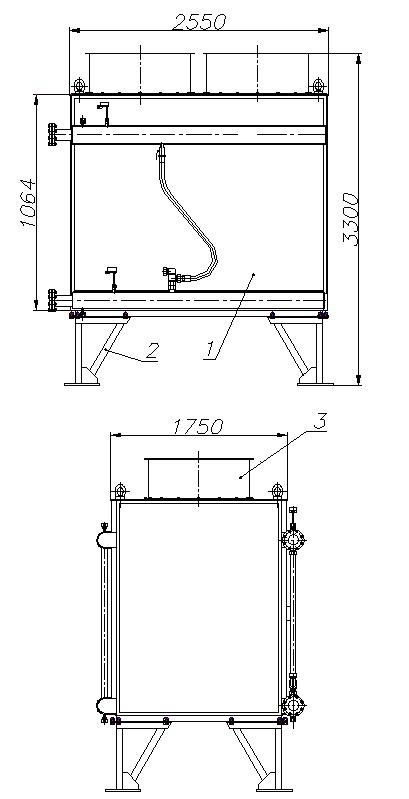

Аппарат воздушного охлаждения:
1 – теплообменник; 2 – конструкция опорная; 3 – жалюзи.

  АВОМ-250

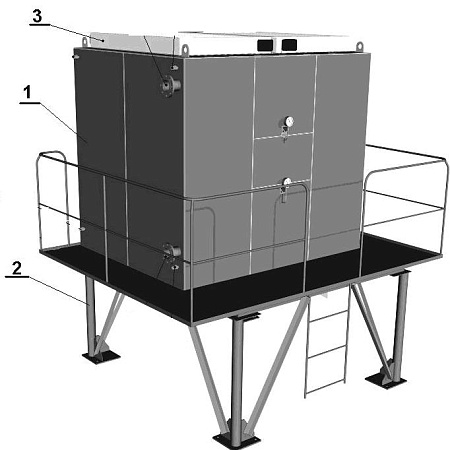

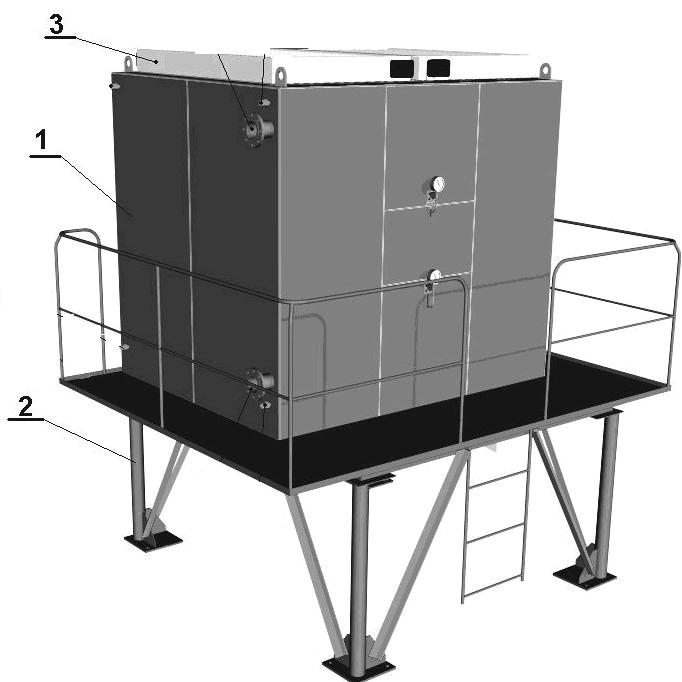

Аппарат воздушного охлаждения:
1 – теплообменник; 2 – опора; 3 – вентилятор.

АВОМ-350

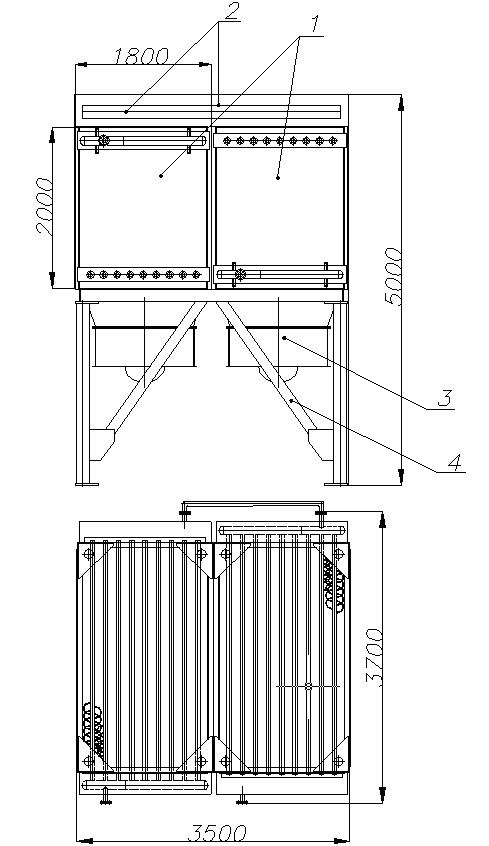

Аппарат воздушного охлаждения:
1 – теплообменник; 2 – жалюзи; 3 – вентилятор; 4 – опора.

АВОМ-500

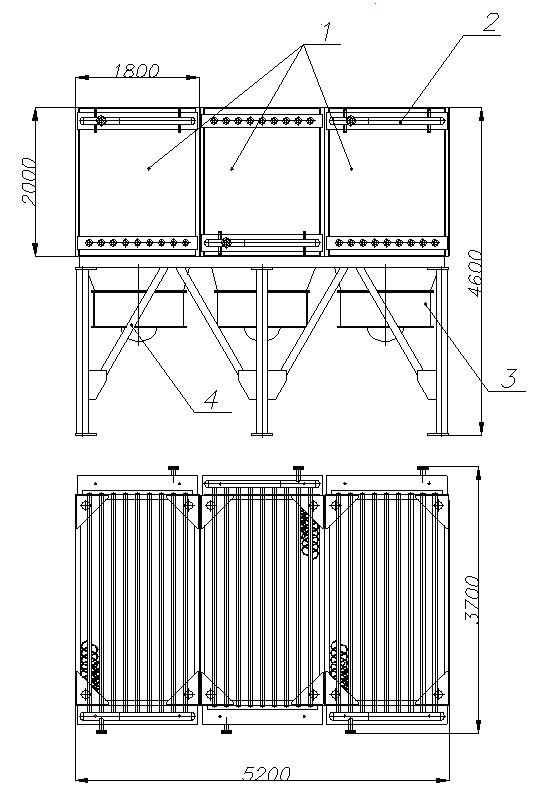

Аппарат воздушного охлаждения:
1 – теплообменник; 2 – жалюзи; 3 – вентилятор; 4 – опора.

Технические характеристики:
Наименование АВОМ-250 АВОМ-350 АВОМ-500
Охлаждаемая среда синтетические и минеральные масла масло компрессорное синтети-ческие и минеральные масла
Температура на входе, ºС +65 +45 +65
на выходе, ºС +50 +30 +48
Количество вентиляторов, шт 2 2* 3
Мощность вентилятора, кВт 5,5

7,5 7,5
Мощность электродвигателя, кВт 2,2; 4,4; 5,5; 8,8; 30 2,2; 4,4; 5,5; 8,8; 30 2,2; 4,4; 5,5; 8,8; 30
Материал труб Сталь 20,
12Х18Н10Т
Сталь 20, 12Х18Н10Т Сталь 20,
12Х18Н10Т
Диапазон рабочих температур по маслу, ºС +30…+120 +30…+120 +30…+120
Поверхность теплообмена, м² 220 264 400
Масса, кг, не более 3 500 5 150 7 000

*Вентиляторы расположенные под теплообменной частью
