Аппараты воздушного охлаждения (АВО)

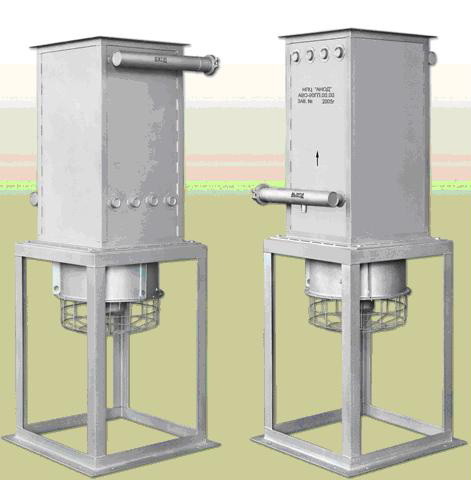

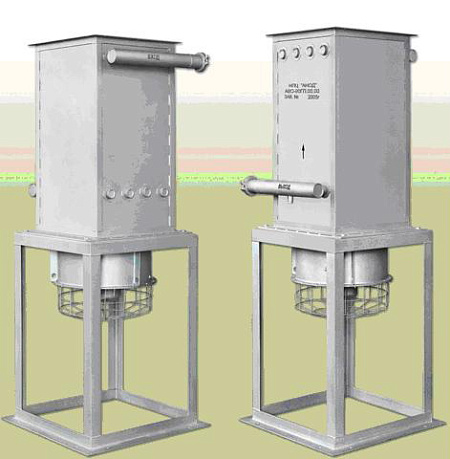

АВО-90ГП

Особенности:
АВО эксплуатируется в составе ГТУ и предназначен для принудительного охлаждения атмосферным воздухом воздуха в системе наддува уплотнений масляных полостей шарикоподшипника КВД, роликоподшипника ТВД, роликоподшипника КВД, ролико- и шарикоподшипников силовых турбин двигателей газотурбинных установок ГТУ-10П, ГТУ-12П, ГТУ-16П и их модификаций.
АВО состоит из теплообменника и вентилятора. Теплообменник имеет корпус, образованный четырьмя плоскими стенками, внутри которого расположен трубный пучок.
АВО допускается транспортировать в упаковке предприятия-изготовителя всеми видами транспорта без ограничения скорости и расстояния в соответствии с правилами перевозки грузов, действующими на конкретном виде транспорта.

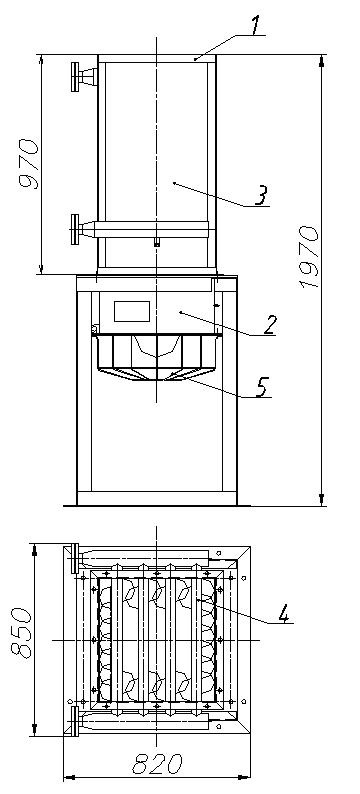

Аппарат воздушного охлаждения
1 – теплообменник; 2 – вентилятор; 3 – корпус;
4 – модель; 5 – ограждение
Технические характеристики:
Наименование АВО-90ГП
Охлаждаемая среда воздух
Температура среды трубного пространства на входе, ºС, не более 300
на выходе, ºС, не более 80
Расход охлаждаемой среды, кг/с 0,22
Ррасч., МПа, не более 1,4
Температура атмосфернго воздуха, ºС от минус 60 до плюс 45
Поверхность теплообмена, м² 8
Количество теплообменных элементов, шт 30
Размеры теплообменной трубы, мм ∅14х1
Вместимость трубного пространства, м³ 0,026
Мощность электродвигателя, кВт 1,1; 2,2; 3
Материал 12Х18Н10Т
Габариты, мм 920х800х1860
Масса, кг, не более 230
