Котлы-утилизаторы

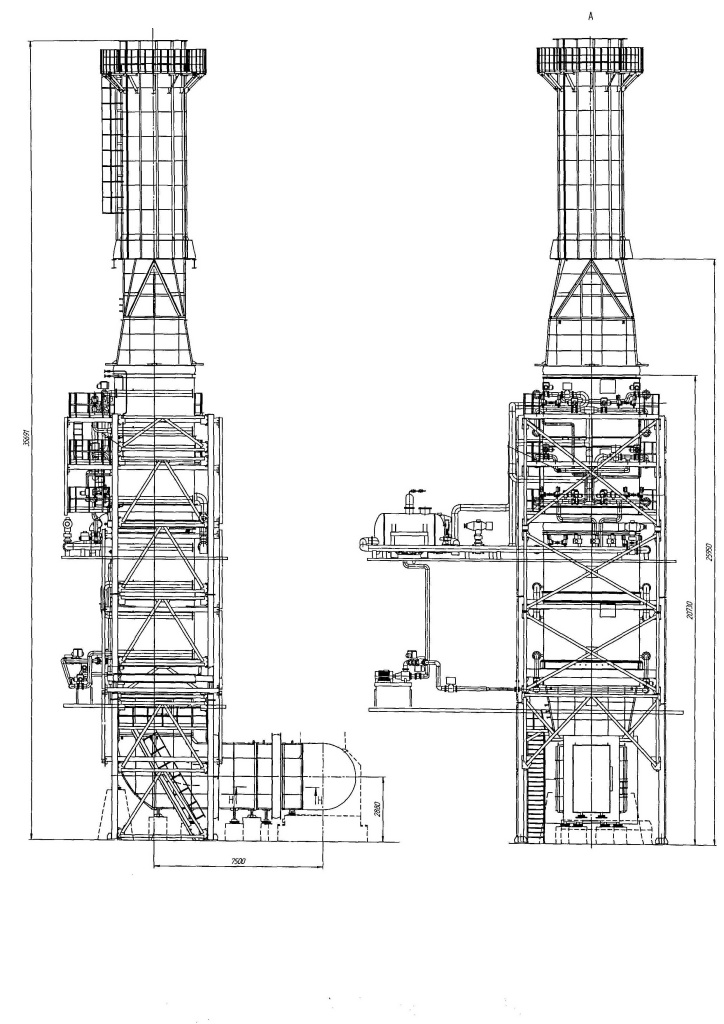

Котел утилизатор ку-18 предназначен для утилизации тепла в газовыхлопном тракте ГТУ и производства пара и горячей воды.


Параметры рабочих средств котла-утилизатора.

Наименование	Ед. изм.	Знач. при температуре наружного воздуха, °С
		-28	+15
Параметры котла-утилизатора
Расход выхлопных газов ГТУ	Кг/с	110	98
Температура выхлопных газов ГТУ	°С	360	470
Температура выхлопных газов на выходе из котла-утилизатора	°С	139,1	138,6
Общие потери давления котла-утилизатора по выхлопным газам	Па	2883	2420
Общая тепловая мощность котла-утилизатора	МВт	29,0	33,9
Параметры секций кассет тепловых утилизационных (КТУ)
Температура выхлопных газов на входе в КТУ	°С	239,3	248,3
Температура сетевой воды на входе в секции КТУ	°С	70	70
Температура сетевой воды на выходе в секции КТУ	°С	150	150
Расход сетевой воды на секции КТУ	т/ч	231,3	219,2
Потери давления сетевой воды в секции КТУ	кПа	44,0	41,0
Тепловая мощность секции КТУ	МВт	12,2	11,5

Устройство и работа.

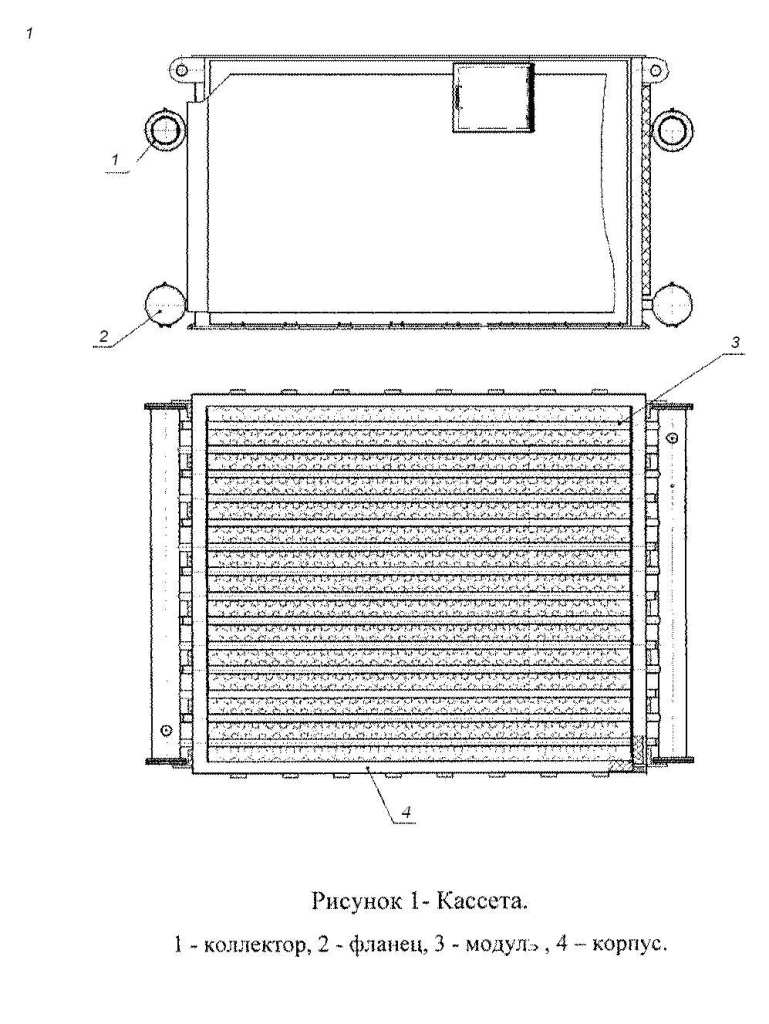

В состав котла утилизатора входят кассеты КУ -18.01.00 (рис. 1), каждая из кассет состоит из двух теплообменных секций, которые конструктивно объединены в корпус. Кассета представляет собой конструкцию с теплообменной поверхностью змеевикового типа. Продукты сгорания, движутся в межтрубном пространстве вертикально снизу вверх.

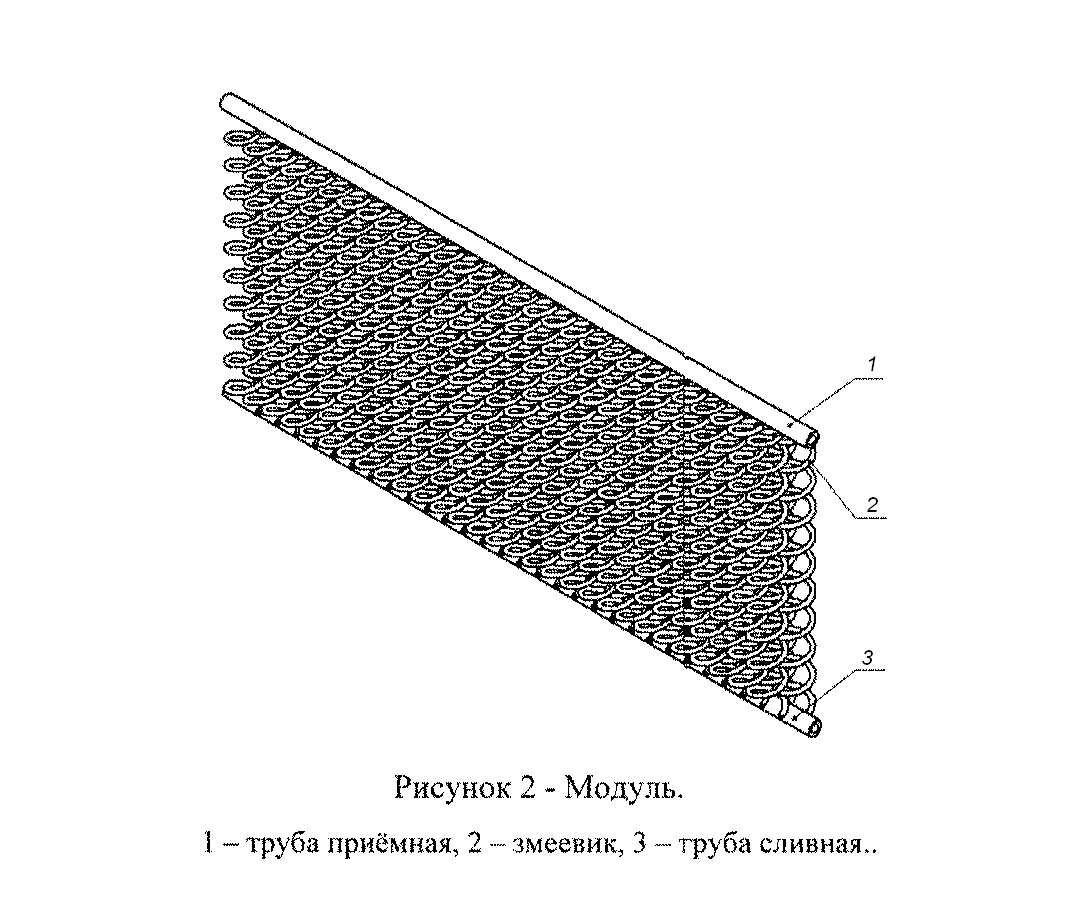

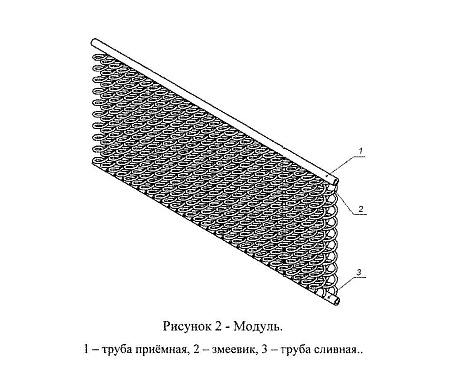

Теплообменная поверхность кассеты представляет собой набор из 14 одинаковых модулей . Модули объединены четырьмя коллекторами , имеющими фланцы  для подвода и отвода воды в секции.

Конструктивные характеристики кассеты котла-утилизатора.

Наименование	Значение
Количество змеевиков, шт	812
Размер теплообменной трубы, мм	18х2
Материал трубной системы	Сталь 20
Объем внутреннего пространства, м³	1,82
Масса секции (сухая), кг, не более	15000

Кассеты установлены на жесткой раме с возможностью вертикального и горизонтального температурного расширения. Для обеспечения герметичности газового тракта между кассетами котла-утилизатора смонтированы герметичные компенсаторы. Имеется доступ к теплообменной поверхности каждой секции для осмотра и ремонта через смотровые люки.

Работа изделия.

Работа котла - утилизатора осуществляется следующим образом:
Горячий газ от ГТУ по выхлопному газоходу поступает в секции котла-утилизатора КУ-18.42.00, где отдает свое тепло на производство пара, а затем в секции кассет, где отдает оставшееся тепло на производство горячей воды, после чего остывший газ выбрасывается в атмосферу.
Сетевая вода подается параллельно в две кассеты. Нагретая в кассетах сетевая вода направляется потребителю. Два клапана регулируют расход сетевой воды, обеспечивая температуру сетевой воды на выходе из кассет 115 °С.
Изменение мощности  КТУ (количества производимой воды горячей воды) производится отключением  части секций соответствующими клапанами. При этом котел – утилизатор обеспечивает изменение количества сетевой воды 100%, 75%, 50%, 25%.
