Теплообменники для Авиации

ВВТ-90, ВВТ-90А2

Особенности:

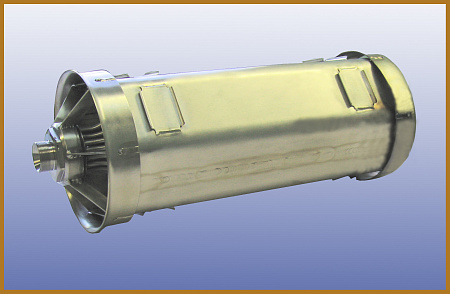

ВОЗДУХО-ВОЗДУШНЫЙ ТЕПЛООБМЕННИК ДЛЯ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ

Теплообменник ВВТ предназначен для охлаждения «горячего» воздуха системы наддува уплотнений и устанавливается в контуре двигателя. Охлаждение производится воздухом наружного контура двигателя. Учитывая особые условия эксплуатации теплообменника к нему предъявляются повышенные требования

ВВТ-90

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ ВВТ-90

Номинальные параметры теплоносителей используемые при расчете теплообменника, приведены в таблице:

Наименование Величина
межтрубное Внутритрубное
1. Среда Воздух охлаждающий Воздух наддува уплотнений
2. Давление, МПа (абс.) 0,156 0,835
3.Расход, кг/с 2,1 0,28
4. Температура на входе, °С 80 380
5. Температура на выходе, °С 114,5 126*
6. Гидр. сопротивление ,кгс/см2 0,02* 1,5*
7. Мощность тепловая, КВт 86,5
Технические характеристики:

Конструкция ВВТ отвечает ряду специфических требований, а именно:

  • - Устойчивость к воздействию повышенных аэродинамических, акустических и вибрационных нагрузок действующих в КНК ТРДД
  • - Минимальные габаритные размеры ВВТ, обеспечивающие минимальные возмущения потока воздуха, протекающего в канале наружного контура.
  • - Относительно большие сечения каналов для прохода охлаждающего воздуха с целью исключения накопления загрязнений, а также обеспечения возможности эффективной промывки.
  • - Достаточная механическая прочность исключающая случайные повреждения теплообменных поверхностей твердыми частицами, содержащимися в атмосферном воздухе, а также при проведении работ в КНК двигателя.
  • - Устойчивость к абразивному износу твердыми частицами, содержащимися в атмосферном воздухе

Ресурсы, сроки службы и сроки хранения.

  • Назначенный ресурс 50000 ч. Срок службы 14 лет, в том числе срок хранения 7 лет в упаковке изготовителя в складских помещениях.
  • Указанные сроки службы и сроки хранения действительны при соблюдении потребителем условий и правил хранения, транспортирования и эксплуатации, установленных в эксплуатационной документации
