Кожухотрубные теплообменники

ОВ-11; ОВ-11Н

Особенности:

Теплообменник ОВ-11 предназначен для охлаждения попутного нефтяного газа 60% раствором триэтиленгликоля (ТЭГ).

 Теплообменник ОВ-11Н предназначен для охлаждения газов отдувки маслом синтетическим+углеводородным растворителем.

Технические характеристики:
Наименование Трубное пространство Межтрубное пространство
Среда Раствор ТЭГ Нефтяной газ
Расход среды, кг/с 2,7 0,315
Температура среды на входе, ºС 14 Не более 193
Температура среды на выходе, ºС 28 Не более 60
Температура расчетная, ºС 200 200
Давление рабочее, МПа (кгс/см2) 0,54 (5,4) 0,6 (6,0)
Давление расчетное,МПа (кгс/см2) 2,0 (20) 4,0 (40)
Потери давления, кПа (кгс/см2), не более 40 (0,40) 3,5 (0,035)
Масса, кг 225

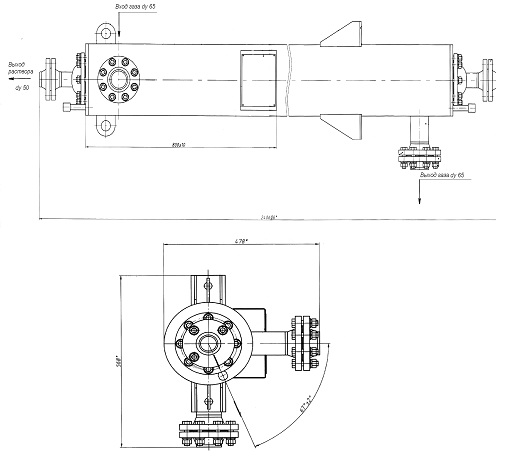

Габаритные размеры 568х478х2406

Техническое исполнение ОВ-11Н

Наименование Трубное пространство Межтрубное пространство
Среда Масло синтетическое + углеводородный растворитель Отдувка
Расход среды, кг/с 0,148 0,0176
Температура среды на входе, ºС Минус 30 45
Температура среды на выходе, ºС Минус 25 минус 10
Температура расчетная, ºС 50 50
Давление рабочее, МПа (кгс/см2) 0,6 (6,0) 0,6 (6,0)
Давление расчетное,МПа (кгс/см2) 1,0 (10) 1,0 (10)
Потери давления, кПа (кгс/см2), не более 0,1 (1,0) 0,1 (1,0)
Масса, кг 200

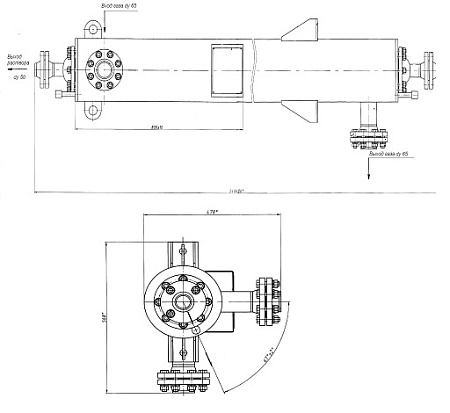

Габаритные размеры 568х478х2406
